Prosessivirtapihdit

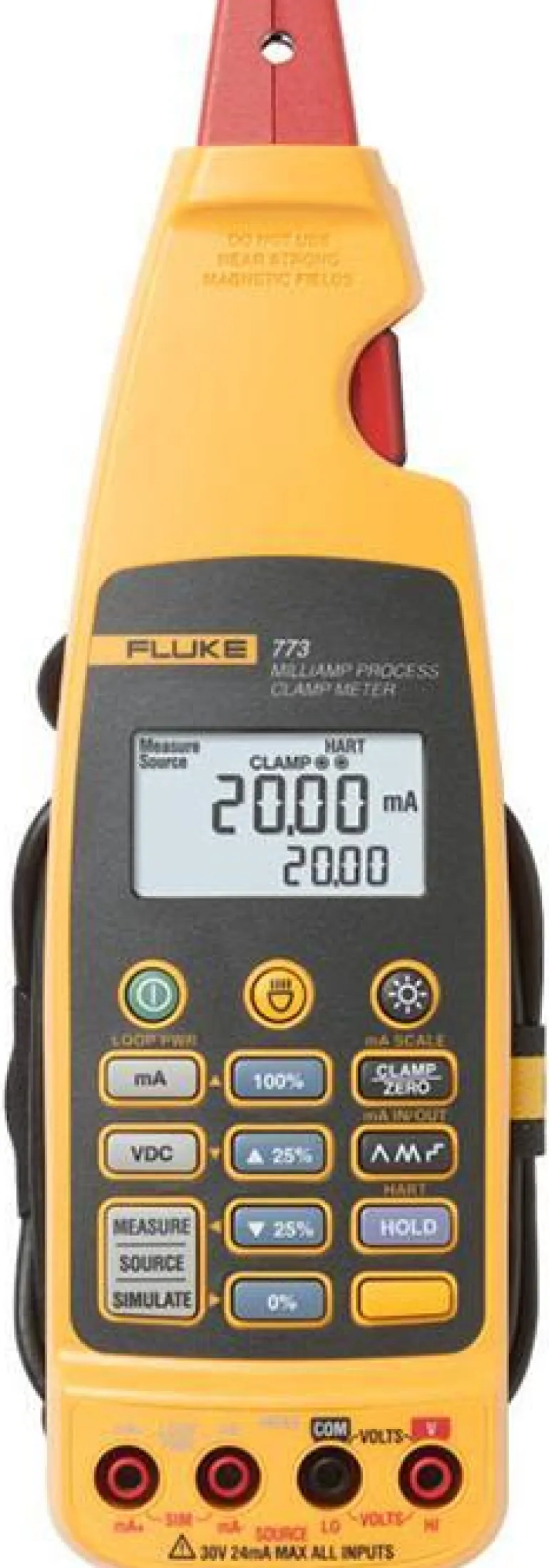

Fluke 773 on prosessivirtapihdit virtasilmukoiden mittaamiseen niitä rikkomatta. Liitettyjen komponenttien virtapiirejä ei tarvitse poistaa käytöstä huollon tai tarkastuksen aikana. Näin vältetään tahaton virtapiirin rikkoutuminen ja käyttöjännitteen katkeaminen. Fluke 773 mahdollistaa integroidun mA-silmukan vianetsinnän, tasavirtajännitteen mittauksen ja tasavirtajännitteen tuottamisen tulolaitteiden testausta varten.

Ominaisuudet

• Luokan paras mittaustarkkuus 0,2 %
• 0,01 mA:n resoluutio ja herkkyys
• Mittaa 4–20 mA:n signaalit katkaisematta silmukkaa
• Mittaa mA-signaalit PLC:lle ja analogiset I/O-signaalit ohjausjärjestelmälle
• Kaksoistaustavalaistu näyttö, jossa on sekä mA-mittaus että mA-välin 4–20  prosenttiosuus
• Mittauksen kohdevalo valaisee johtimet pimeissä kohteissa
• Irrotettavat pihdit jatkokaapelilla ahtaissa tiloissa mittaamiseen
• Mittaa 10–50 mA:n signaalit vanhoissa ohjausjärjestelmissä 99,9 mA:n mittausvälillä
• 4–20 mA:n ulostulon automaattinen muutos etätestausta varten
• Virransäästö, automaattinen sammutus ja taustavalon aikakatkaisutoiminto pidentävät akun käyttöaikaa
• Pitotoiminto näyttää muutosmittaukset
• 4–20 mA:n signaalien mittaus virtapiirissä
• Samanaikainen mA-alueen mittaus 24 V:n virtapiirissä lähettimien käyttöä ja testaamista varten
• 4–20 mA:n signaalien tuottaminen ohjausjärjestelmän I/O- tai I/P-testausta varten
• mA-lähtö lineaarisesti tai 25 %:n välein
• 4–20 mA:n ulostulon automaattinen muutos etätestausta varten
• Tasavirtajännitteen mittaus 24 V:n virtalähteiden tai I/O-jännitesignaalien tarkastamista varten
• Tasavirtajännitteen tuottaminen 1–5 V:n tai 0–10 V:n signaaleja vastaanottavien tulolaitteiden testausta varten
• Säädetty mA-lähtö antaa jatkuvan mA-signaalin, joka vastaa 4–20 mA:n signaalia mitattuna mA-tehopihdeillä
• mA sisään/ulos: mittaa mA-signaalin virtapihdeillä ja tuottaa samalla mA-signaalia
• Lähtöjännite lineaarisesti tai 25 %:n välein

Sisältyvät tarvikkeet

• 4 paristoa, AA (R6)
• 1 kantokotelo
• TL75-testikaapelit
• TL 940, mikrokoukkutestikaapelit
• AC 72, irrotettava puristin
• Ripustustyökalu tarranauhalla
• 1 kpl käyttöohje

Tekniset tiedot:
Mittausalue	0-100 mA / 0-30 V
Tarkkuus	0,2% (0-29,99 mA)/1% (21-100 mA)
Käyttölämpötila	-10 … +50 ºC
Varastointilämpötila	-25 … 60ºC
Mittaustyyppi	True MRS
IP-luokka	IP40
Taajuusalue	5–500 Hz
Mitat (K x L)	248 x 76 mm
Paino	415 g
Akun käyttöaika	12 h (tyypillinen käyttö)
